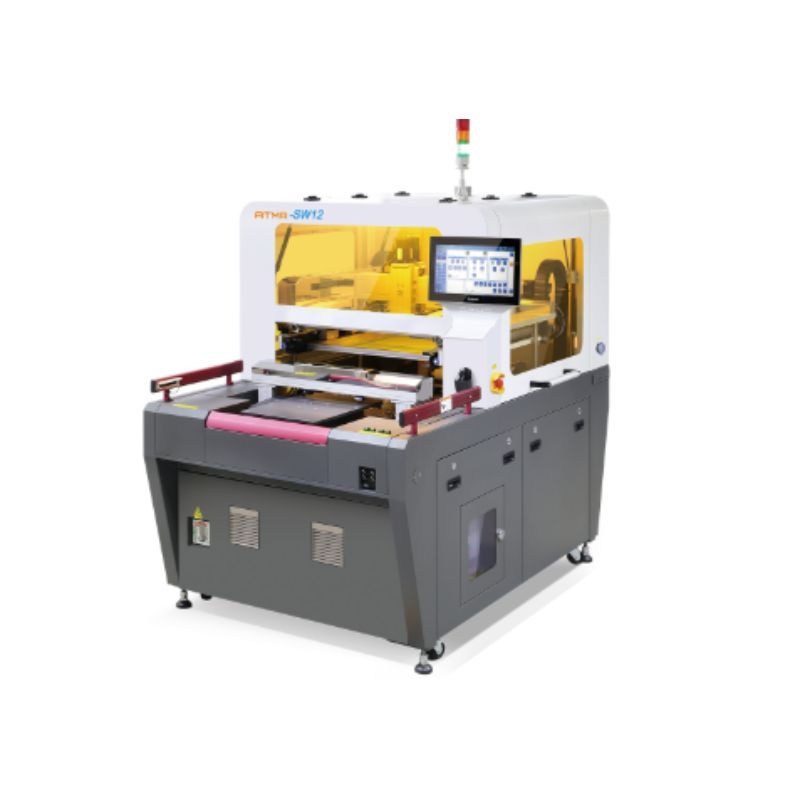

ATMA Wafer Visual Registration Screen Printer ATMA-SW12

Memperkenalkan Teknologi Screen Printing dalam Proses Semikonduktor: Hemat Energi

Teknologi screen printing diadaptasi untuk proses pengemasan wafer, menggantikan metode rotary coating + photo-mask dalam pencetakan bahan kimia atau pasta timah. Teknologi ini memungkinkan pengisian alur atau pelapisan pelindung pada permukaan wafer, mengurangi ketergantungan pada mesin litografi dan proses pembersihan air dalam tahap basah berikutnya. Hasilnya, konsumsi air, listrik, dan bahan kimia berkurang, serta dampak lingkungan dapat diminimalkan.

Keunggulan Teknologi Screen Printing dalam Proses Semikonduktor

• Target Pasar
• Ditujukan untuk pabrik pengemasan canggih seperti ASE Group, WLCSP, Huatian, dan lainnya.
• Pendaftaran Visual (Visual Registration) - Akurasi ±5µm
• Registrasi otomatis dengan platform yang mampu mengenali posisi layar dan menyelaraskan wafer dengan cepat.
• Lapisan Seragam (Uniform Layer) - Akurasi 1 ~ 2µm
• Squeegee otomatis dengan sistem leveling untuk mencapai ketebalan lapisan yang konsisten dan presisi tingkat mikron, memastikan tingkat hasil produksi yang tinggi.
• Registrasi Cepat (Quick Registration) - ≤ 2 menit
• Saat mengganti layar, penentuan target di pusat FOV dengan tampilan bantuan untuk penyelarasan yang cepat.
• Dua Fungsi Utama
• Pencetakan pasta timah (Tin Paste) dan lapisan pelindung (Protective Glue).
• Rangka Fleksibel (Retractable Frame)

Dapat ditarik keluar untuk memudahkan pembersihan layar, meningkatkan keamanan dan kenyamanan operasional.

Teknologi ini menghadirkan solusi efisien, hemat energi, dan ramah lingkungan dalam proses manufaktur semikonduktor.
